Akıllı ve özelleştirilebilir aydınlatmaya olan talep artmaya devam ettikçe RGB ve RGBW SMD LED şeritler konut, ticari ve mimari aydınlatma projelerinde vazgeçilmez ürünler haline geldi. Esnek kurulum seçenekleri ve canlı renk-karıştırma yetenekleri, onları çok çeşitli uygulamalar için ideal kılar. Ancak doğru kablolama çok önemlidir. Yanlış bağlantılar renk bozulmasına, voltaj düşüşüne ve hatta denetleyicinin zarar görmesine neden olabilir.
Aydınlatma kurulumcularını ve sistem entegratörlerini destekleyen uzun yıllara dayanan deneyime dayanarak PLUXLED, istikrarlı ve güvenilir RGB/RGBW aydınlatma sistemleri oluşturmanıza yardımcı olmak için bu pratik kablolama kılavuzunu oluşturdu.
01 RGB ve RGBW Şeritleri Arasındaki Farkı Anlamak
Kablolamaya başlamadan önce kullandığınız LED şerit tipini belirlemeniz önemlidir.
RGB LED Şerit
4 kablo: R (Kırmızı), G (Yeşil), B (Mavi) ve V+ (Ortak Pozitif)
Milyonlarca renk oluşturmak için üç kanal kullanır
Dekoratif, eğlence ve ambiyans aydınlatması için idealdir
RGBW LED Şerit
5 kablo: R, G, B, W (Beyaz) ve V+
Daha temiz, daha doğal bir beyaz ton için özel bir beyaz kanal ekler
Evler, oteller ve-üst düzey ticari projeler için-çok uygundur
Doğru tanımlama, uygun kontrol cihazı seçimini ve kablolamayı sağlar.
02 RGB/RGBW LED Şeritleri Bağlamak İçin Önemli Noktalar
1. Stripinize Uygun Bir Denetleyici Kullanın
RGB şeritleri bir RGB kontrol cihazı gerektirirken, RGBW şeritleri özel beyaz kanala sahip bir RGBW kontrol cihazıyla eşleştirilmelidir.
Yanlış denetleyicinin kullanılması aşağıdakilere neden olabilir:
Yanlış renkler
Beyaz LED yanmıyor
Kanal çakışmaları veya aşırı yüklemeler
2. Ortak Pozitif Çizgiyi (V+) Belirleyin
Çoğu düşük-voltajlı LED şerit, ortak-anot tasarımını (paylaşılan pozitif) kullanır.
Tipik işaretler şunları içerir:
|
İşaretleme |
Anlam |
|
V+, +12V, +24V |
Ortak pozitif |
|
R |
Kırmızı kanal |
|
G |
Yeşil kanal |
|
B |
Mavi kanal |
|
W |
Beyaz kanal (yalnızca RGBW) |
Doğru renk çıktısı için doğru kanal hizalaması önemlidir.

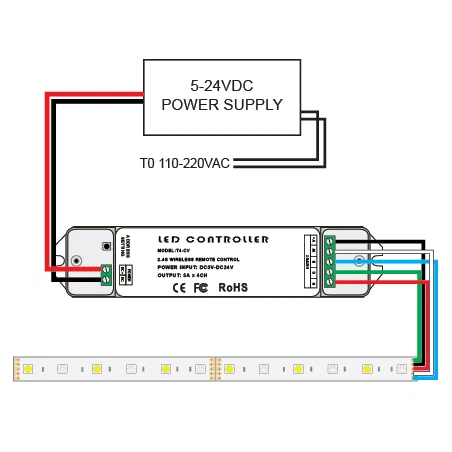

03 Adım-Adım-Adım Kablolama Kılavuzu (Örnek: RGBW Şerit)
1. Adım: Voltaj Uyumluluğunu Doğrulayın
LED şerit ve güç kaynağının aynı voltaja (12V veya 24V) sahip olduğundan emin olun.
Güç kaynağı, toplam şerit yükünün en az %20'si kadar ekstra kapasite sağlamalıdır.
Adım 2: Güç Kaynağını Denetleyiciye Bağlayın
Güç kaynağı V+ → Denetleyici V+ girişi
Güç kaynağı V– → Kontrolör V– girişi
Hasarı önlemek için polaritenin doğru olduğundan emin olun.
Adım 3: LED Şeridi Denetleyiciye bağlayın
Her kabloyu kontrol cihazı çıkışıyla eşleştirin:
ŞeritV+ → Denetleyici V+
R → R
G → G
B → B
W → W(RGBW modelleri için)
Titremeyi veya aralıklı aydınlatmayı önlemek için bağlantıları sabitleyin.
Adım 4: Uzun Süreler İçin Yükselteçleri Kullanın
Uzun kurulumlarda voltaj düşüşü eşit olmayan parlaklığa veya renk kaymasına neden olabilir.
Amplifikasyondan önce önerilen maksimum uzunluklar:
RGB: 5–10m
RGBW: yaklaşık 5 m
Tutarlı performans için bir sinyal amplifikatörü ekleyin ve ona ek bir güç kaynağı sağlayın.
04 PLUXLED'den Profesyonel Kurulum İpuçları
1. Farklı voltajları asla karıştırmayın
12V şeritleri 24V güç kaynağına bağlamak (veya tam tersi) şeride kalıcı olarak zarar verecektir.
2. Uzun koşular için her iki uca da güç verin
Çift{0}}uçlu güç enjeksiyonu, tüm şerit boyunca eşit parlaklık sağlar.
3. Açıkta kalan bağlantıları koruyun
Dış mekan veya nemli ortamlar için şunları kullanın:
Su geçirmez konektörler
Isıyla-büzüşen boru
Silikon dolgu macunu
4. Isı dağılımı için alan bırakın
Hem denetleyici hem de güç kaynağı yeterli havalandırmaya sahip olmalıdır.
5. RGBW için 5 çekirdekli uzatma kabloları kullanın
Bu, kablolama hatalarını azaltır ve kurulum güvenilirliğini artırır.
05 Yaygın Kablolama Sorunları ve Sorun Giderme
|
Sorun |
Olası Neden |
Çözüm |
|
Yalnızca beyaz veya tek renkli ışıklar |
Yanlış kablolama veya yanlış kontrolör |
Bağlantıları yeniden-kontrol edin; RGBW denetleyicisi kullanın |
|
Şerit boyunca renkler değişiyor |
Gerilim düşüşü |
Amplifikatörler ekleyin; her iki uca da güç enjekte edin |
|
Titreşen LED'ler |
Yetersiz güç veya gevşek kablolama |
Daha yüksek-kapasiteli bir güç kaynağı kullanın; güvenli terminaller |
|
Denetleyicinin aşırı ısınması |
Aşırı yüklenmiş çıktı |
Kurulumu bölün veya ek denetleyiciler kullanın |
Çözüm
RGB ve RGBW SMD LED şeritlerini bağlamak karmaşık olmasa da, uzun vadeli stabilite için doğru planlama ve doğru kablolama hayati önem taşır. PLUXLED'de, kurulumcuları ve proje ekiplerini yükleri önceden hesaplamaya ve daha sonra performans sorunlarını önlemek için eşleşen bileşenleri seçmeye teşvik ediyoruz.
Kablo şemalarına, ürün önerilerine veya özelleştirilmiş bir aydınlatma çözümüne ihtiyacınız varsa PLUXLED teknik ekibi her zaman size yardımcı olmaya hazırdır.
